Phụ kiện ống nóng chảy PE là gì?

A Lắp ống nóng chảy PE là bộ phận kết nối polyetylen nối các phần của ống PE bằng cách sử dụng nhiệt - không có chất kết dính, dung môi hoặc vật liệu bịt kín cơ học . Cả khớp nối và đầu ống đều được nung nóng đến nhiệt độ nóng chảy của vật liệu polyetylen, sau đó được ép lại với nhau và để nguội. Khi các bề mặt nóng chảy hợp nhất và đông lại, chúng tạo thành một liên kết nguyên khối duy nhất bền như chính vật liệu ống và hoàn toàn không thấm vào chất lỏng được mang theo. Phụ kiện nóng chảy PE là tiêu chuẩn kết nối ưu tiên cho hệ thống cấp nước, phân phối khí đốt, tưới tiêu nông nghiệp và công nghiệp trên toàn thế giới nhờ độ tin cậy, khả năng chống ăn mòn và tuổi thọ dài.

Quá trình kết nối nóng chảy

Hai phương pháp kết nối nóng chảy chính được sử dụng với các phụ kiện đường ống PE, mỗi phương pháp phù hợp với các điều kiện lắp đặt và kích cỡ ống khác nhau:

Butt Fusion (Hàn tấm nóng)

Đầu ống và mặt khớp nối được ép đồng thời vào một tấm phẳng được gia nhiệt ở 200–230°C cho đến khi cả hai bề mặt tan chảy đến độ sâu nhất quán. Sau đó, tấm này được lấy ra và hai bề mặt nóng chảy được ép lại với nhau dưới áp suất được kiểm soát và được giữ yên trong khi polyetylen nguội đi và đông đặc lại. Mối nối tạo thành không có đường nối, không có giới hạn bên trong và độ bền kéo bằng hoặc vượt quá vật liệu thành ống. Phản ứng tổng hợp đối đầu là tiêu chuẩn cho các đường ống có đường kính lớn hơn (thường từ 63 mm trở lên) trong cơ sở hạ tầng nước và khí đốt đô thị.

Ổ cắm kết hợp

Một dụng cụ ổ cắm chuyên dụng làm nóng đồng thời mặt ngoài của đầu ống và mặt trong của đầu nối để làm nóng chảy nhiệt độ. Dụng cụ được tháo ra và đường ống ngay lập tức được đẩy vào ổ cắm trước khi quá trình đông đặc lại diễn ra. Hai bề mặt hợp nhất khi chúng nguội lại với nhau bên trong ổ cắm. Phương pháp này được sử dụng rộng rãi cho các hệ thống có đường kính nhỏ hơn (lên đến 63 mm) và tạo ra các mối nối linh hoạt, đáng tin cậy cho các ứng dụng hệ thống ống nước, tưới tiêu và thoát nước, nơi cần thay đổi hướng, phân nhánh và chuyển tiếp.

Các loại phụ kiện nóng chảy PE

các Phụ kiện nóng chảy PE phạm vi bao gồm tất cả các hình học kết nối cần thiết để xây dựng hệ thống đường ống hoàn chỉnh:

• Khớp nối thẳng (bằng và giảm): nối hai đoạn ống từ đầu đến cuối trên cùng một đường; phiên bản giảm kết nối các ống có đường kính khác nhau
• Khuỷu tay (45° và 90°): thay đổi hướng của đường ống ở một góc cố định; duy trì toàn bộ diện tích dòng chảy trong lỗ khoan mà không làm giảm áp suất ở những khúc cua gấp

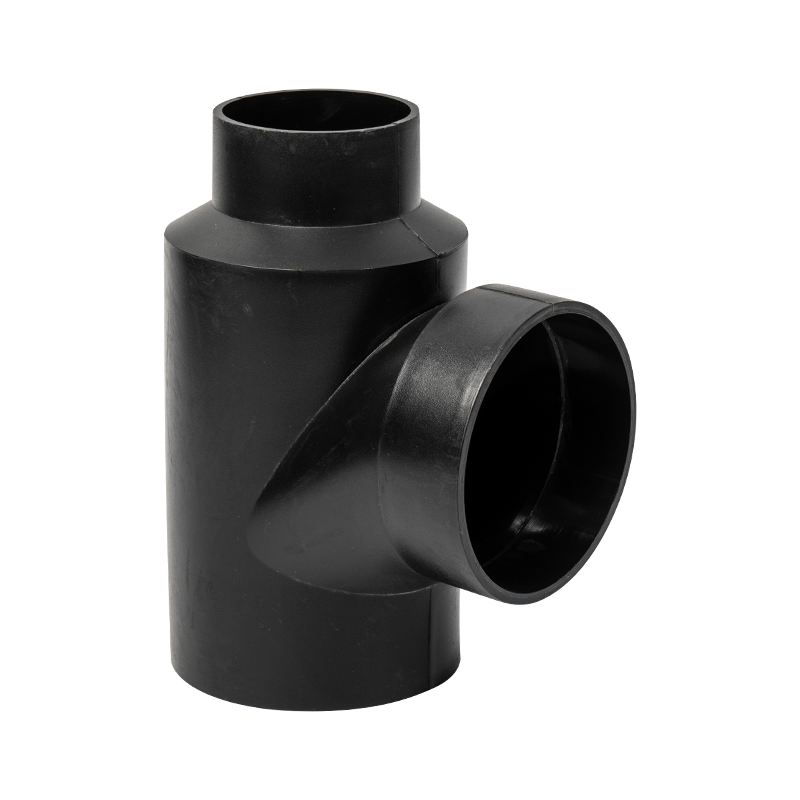

• Tee (bằng và giảm): tạo một nhánh từ đường ống chính; các tee bằng nhau chia dòng chảy bằng nhau trong khi các tee giảm kết nối một ống nhánh nhỏ hơn
• Mũ kết thúc: bịt kín phần cuối của đường ống bằng vật liệu đóng cố định chịu áp suất
• Bộ chuyển đổi mặt bích: kết nối hệ thống ống PE với van, máy bơm và thiết bị kim loại có mặt bích — điểm duy nhất trong hệ thống PE sử dụng kết nối cơ học
• Phụ kiện chuyển tiếp: kết nối ống PE với hệ thống thép, đồng hoặc PVC bằng cách sử dụng kết hợp nóng chảy ở mặt PE và khớp nối ren hoặc nén ở mặt vật liệu khác

Lớp vật liệu: PE80 và PE100

Phụ kiện nóng chảy PE được sản xuất ở các loại vật liệu khác nhau được phân loại theo độ bền thủy tĩnh dài hạn của chúng. Hai loại đang được sử dụng hiện nay là:

Đặc tính chính của phụ kiện nóng chảy PE

• Không cần thêm vật liệu bịt kín: mối nối hợp nhất có con dấu riêng - không có miếng đệm, băng PTFE hoặc xi măng dung môi có thể xuống cấp theo thời gian hoặc được áp dụng không đúng cách
• Khả năng chống ăn mòn hoàn toàn: Polyethylene trơ về mặt hóa học đối với toàn bộ các loại hóa chất nước, axit, kiềm và muối gặp phải trong hệ thống nước đô thị và nông nghiệp
• Tính linh hoạt của chuyển động mặt đất: Ống và phụ kiện PE có thể chịu được độ lún của đất, hoạt động địa chấn và sương giá có thể làm gãy PVC cứng hoặc nứt các mối nối kim loại
• Tuổi thọ sử dụng được chứng nhận lâu dài: Phụ kiện PE100 được chứng nhận có tuổi thọ sử dụng tối thiểu là 50 năm ở áp suất và nhiệt độ định mức - giảm đáng kể chi phí thay thế vòng đời so với hệ thống kim loại
• Nhẹ để cài đặt dễ dàng: nhẹ hơn đáng kể so với các phụ kiện kim loại tương đương, giảm yêu cầu lao động cho các dự án cơ sở hạ tầng quy mô lớn
• Khả năng chống tia cực tím: muội than được thêm vào công thức vật liệu giúp ổn định tia cực tím cho các công trình lắp đặt trên mặt đất và lộ thiên

Ứng dụng trong các ngành công nghiệp

Phụ kiện nóng chảy PE là thành phần kết nối không thể thiếu trong nhiều ngành công nghiệp và loại cơ sở hạ tầng:

• Cấp nước đô thị: khả năng chống ăn mòn, định mức áp suất và tuổi thọ 50 năm làm cho phụ kiện PE100 trở thành thông số kỹ thuật tiêu chuẩn cho mạng lưới phân phối nước đô thị thay thế đường ống xi măng bằng sắt hoặc amiăng cũ
• Phân phối khí: Các mối nối PE hợp nhất đối đầu tạo ra một hàng rào khí hoàn toàn kín, không thấm trong mạng lưới phân phối chôn - một yêu cầu quan trọng về an toàn mà các mối nối cơ khí không thể cung cấp một cách đáng tin cậy trong nhiều thập kỷ
• Đường ống quy trình công nghiệp: mạch nước làm mát, thoát nước thải hóa chất và hệ thống nước tuần hoàn được hưởng lợi từ khả năng tương thích hóa học rộng rãi và khả năng chống va đập của PE
• Tưới tiêu nông nghiệp: Các phụ kiện PE ổn định tia cực tím có khả năng chống ăn mòn mang đến các kết nối bền bỉ, ít cần bảo trì trong mạng lưới tưới tiêu trên mặt đất và đất nông nghiệp bị chôn vùi
• Hệ thống ống nước dân dụng và thương mại: Các phụ kiện PE dạng ổ cắm tổng hợp để cung cấp nước nóng và lạnh giúp loại bỏ các vấn đề ăn mòn, đóng cặn và ô nhiễm liên quan đến các giải pháp thay thế đồng và thép mạ kẽm
