Phụ kiện ống PE khuỷu tay 45°: tất cả thông tin quan trọng bạn cần biết?

1.Phụ kiện ống PE khuỷu 45° là gì?

1.1 Định nghĩa cốt lõi và cơ bản về vật liệu

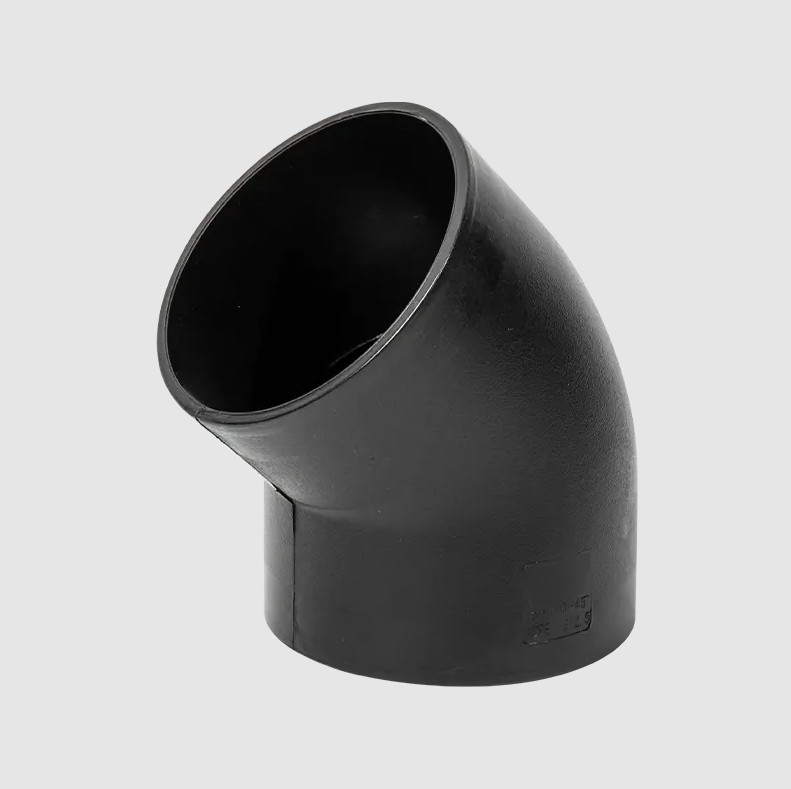

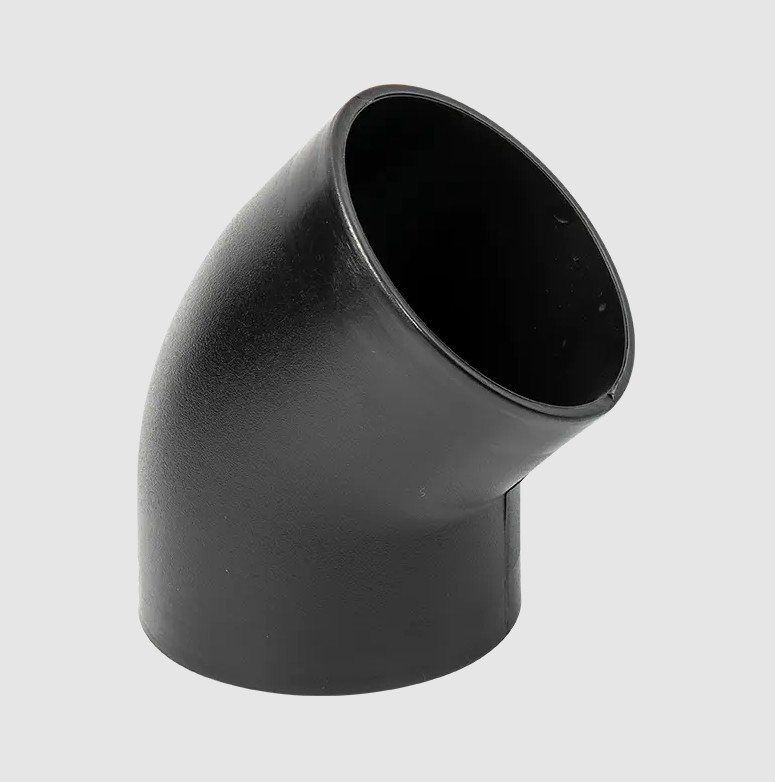

A Phụ kiện ống PE Khuỷu tay 45° là đầu nối ống chuyên dụng được làm bằng polyetylen mật độ cao (HDPE) hoặc polyetylen mật độ trung bình (MDPE) được sử dụng để đạt được góc 45 độ trong hệ thống đường ống. Nó là thành phần quan trọng của hệ thống đường ống polyetylen (PE), được thiết kế để giảm thiểu tổn thất năng lượng và sốc thủy lực khi chất lỏng thay đổi hướng.

Các đặc tính đặc biệt của PE mang lại cho khuỷu tay 45° những ưu điểm chính sau: khả năng chống ăn mòn mạnh, khả năng chống nứt do sương giá ở nhiệt độ thấp tuyệt vời, trọng lượng nhẹ và độ bền cao cũng như khả năng chống va đập tuyệt vời. Những đặc tính này đảm bảo rằng Phụ kiện ống PE 45° duy trì hiệu suất ổn định, lâu dài ngay cả khi được chôn dưới lòng đất, trong môi trường nóng và ẩm hoặc truyền tải môi trường hóa học khắc nghiệt, khiến chúng trở thành giải pháp thay thế lý tưởng cho khuỷu tay kim loại truyền thống.

1.2 Tiêu chuẩn sản xuất và kỹ thuật kết nối

Việc sản xuất Phụ kiện ống PE 45° Khuỷu tay thường tuân thủ các tiêu chuẩn quốc tế và trong nước, chẳng hạn như ISO 4427 và GB/T 13663, để đảm bảo rằng độ chính xác về kích thước và xếp hạng áp suất của chúng đáp ứng các yêu cầu thiết kế.

Các phương thức kết nối chính bao gồm:

• Kết hợp mông: Thích hợp cho đường ống có đường kính lớn hơn. Bằng cách làm nóng khuỷu tay và các đầu ống đến trạng thái nóng chảy, chúng nhanh chóng được ép vào nhau và để nguội, tạo ra mối nối có đặc tính bịt kín và độ bền tương đương với chính đường ống.


• Điện phân: Một dây sưởi ấm được nhúng trong khuỷu tay. Khi được làm nóng, nó kết hợp các bề mặt khuỷu và ống với nhau, tạo thành một kết nối tích hợp có độ tin cậy cao. Kết nối này dễ vận hành và mang lại chất lượng kết nối ổn định.


2. Lợi ích của việc sử dụng là gì Phụ kiện ống PE Khuỷu tay 45° ?

Việc sử dụng Phụ kiện đường ống PE Khuỷu 45° trong hệ thống đường ống phản ánh sự xem xét toàn diện về hiệu quả, an toàn và kinh tế trong thiết kế kỹ thuật hiện đại.

2.1 Động lực học chất lỏng vượt trội

Thiết kế uốn cong 45 độ là điểm nhấn kỹ thuật lớn nhất của nó. Trong lĩnh vực kiểm soát chất lỏng, khúc cua càng phẳng thì hệ số cản cục bộ (giá trị K) được tạo ra trong quá trình dòng chất lỏng càng thấp. So với khuỷu 90 độ sắc nét, khuỷu 45 độ PE có thể:

• Giảm thiểu tổn thất đầu: Giảm nhiễu loạn và dòng điện xoáy trong đường ống, giảm ma sát và tác động ở chỗ uốn cong, từ đó cải thiện hiệu quả vận chuyển.


• Giảm mức tiêu thụ năng lượng của trạm bơm: Tổn thất thủy lực thấp hơn đồng nghĩa với việc trạm bơm hoặc máy nén phải khắc phục ít lực cản hơn, trực tiếp giảm chi phí vận hành lâu dài của hệ thống đường ống.


• Ngăn chặn hiệu quả búa nước: Độ lệch êm ái của dòng nước đệm các sóng xung kích áp suất được tạo ra bởi những thay đổi đột ngột về tốc độ dòng chảy, mang lại sự bảo vệ quan trọng cho đường ống, thiết bị bơm và van.



2.2 Độ bền lâu dài và chi phí bảo trì

Chất liệu polyethylene đảm bảo độ tin cậy lâu dài của khuỷu tay. Khả năng chống mài mòn vốn có của nó làm cho nó mài mòn chậm hơn nhiều so với ống kim loại khi vận chuyển phương tiện chứa các hạt rắn (chẳng hạn như bùn và trầm tích). Hơn nữa, tính trơ hóa học vốn có của PE có nghĩa là Phụ kiện ống PE Khuỷu tay 45° không bị ăn mòn điện hóa, ngay cả trong môi trường axit và kiềm. Điều này dẫn đến:

• Tuổi thọ phục vụ kéo dài: Tuổi thọ sử dụng có thể lên tới hơn 50 năm, vượt xa tuổi thọ của nhiều vật liệu truyền thống.


• Giảm tần suất bảo trì: Không bị ăn mòn, không đóng cặn và khả năng bịt kín đáng tin cậy giúp giảm đáng kể nguy cơ rò rỉ và tắc nghẽn, giảm chi phí bảo trì và sửa chữa định kỳ.


3. Sự khác biệt giữa khuỷu tay PE 45° và 90° là gì?

Khi thiết kế hệ thống đường ống chuyên nghiệp, việc lựa chọn góc khuỷu 45° và 90° phụ thuộc vào mức độ ưu tiên kiểm soát dòng chảy. Khi mục tiêu thiết kế là giảm thiểu tổn thất thủy lực và tối ưu hóa hiệu suất năng lượng của hệ thống, các kỹ sư sẽ ưu tiên sử dụng hai Phụ kiện ống PE Khuỷu tay 45° với một ống ngắn để đạt được góc quay 90°. Mặc dù điều này làm tăng nhẹ khối lượng công việc lắp đặt và vật liệu nhưng lợi ích lâu dài là rất đáng kể.

4. Khuỷu tay PE 45° có làm giảm dòng chảy không?

Câu trả lời là: khuỷu 45° trong ống PE có tạo ra lực cản cục bộ, nhưng lực cản này là tối thiểu trong số tất cả các bộ phận quay và ít hơn nhiều so với tác động của khuỷu 90° lên dòng chảy.

Theo phương trình Darcy-Weisbach cổ điển hoặc phương pháp chiều dài tương đương, tổng tổn thất cột áp trong đường ống bao gồm tổn thất dọc (ma sát đường ống thẳng) và tổn thất cục bộ (sức cản của đường ống).

Chức năng của khuỷu tay 45°: Xoay nhẹ nhàng giúp giảm hệ số tổn thất cục bộ một cách hiệu quả. Điều này có nghĩa là ở cùng áp suất và tốc độ dòng chảy của hệ thống, hệ thống đường ống sử dụng khuỷu 45° có thể duy trì tốc độ dòng chảy hiệu quả cao hơn.

Đảm bảo tốc độ dòng chảy: Thay vì "giảm lưu lượng", chính xác hơn khi nói rằng nó tối đa hóa tốc độ dòng chảy. Trong vận chuyển đường dài hoặc vận chuyển hóa chất chính xác, chính sự đảm bảo dòng chảy tỉ mỉ này đã khiến khuỷu 45° trong ống PE trở thành đầu nối quan trọng để tối ưu hóa hiệu suất hệ thống.

5. Công dụng của khuỷu 45° trong ống PE là gì? (Ứng dụng cốt lõi và giá trị ngành)

Phụ kiện ống PE Khuỷu tay 45° , với hiệu suất vượt trội và độ kín đáng tin cậy, được sử dụng rộng rãi trong các ngành đòi hỏi mức độ tin cậy và hiệu quả cao nhất:

• Cơ sở hạ tầng thành phố và đô thị:
  • Hệ thống cấp nước: Được sử dụng để kiểm soát chất lỏng trong đường ống chính và phụ trong đô thị, đảm bảo dòng nước chảy thông suốt và giảm nguy cơ vỡ đường ống.


  • Vận chuyển khí: Là một đầu nối an toàn trong đường ống dẫn khí polyetylen, chúng thay đổi định tuyến đường ống một cách đáng tin cậy và đảm bảo an toàn cho việc cung cấp khí đốt đô thị.


• Công nghiệp và hóa chất:
  • Vận chuyển phương tiện ăn mòn: Do khả năng chống ăn mòn tuyệt vời của PE nên chúng thích hợp cho các đường ống dẫn chất lỏng hóa học như axit clohydric và axit sulfuric. Khuỷu tay 45° đảm bảo hiệu quả trong bố trí đường ống phức tạp.


  • Vận chuyển bùn và chất thải: Khả năng chống mài mòn của chúng khiến chúng trở thành lựa chọn lý tưởng cho việc vận chuyển trong khai thác mỏ, kéo dài tuổi thọ đường ống trong môi trường có độ mài mòn cao.


• Nông nghiệp và thủy lợi:
  • Hệ thống tưới tiết kiệm nước: Được sử dụng trong mạng lưới tưới tiêu sân vườn và đất nông nghiệp quy mô lớn, chúng đạt được khả năng phân phối nước chính xác thông qua kiểm soát chất lỏng hiệu quả, bảo tồn tài nguyên nước.


• Các dự án bơm nhiệt nguồn mặt đất và bảo vệ môi trường: Được sử dụng để chuyển hướng và kết nối các đường ống chôn, khả năng chịu nhiệt độ thấp và khả năng bịt kín đáng tin cậy của chúng đảm bảo hệ thống hoạt động ổn định, lâu dài.



Khuỷu ống 45° PE là đầu nối cốt lõi để vận hành hiệu quả, đáng tin cậy và lâu dài trong các hệ thống đường ống hiện đại. Nó không chỉ là thành phần vật lý để chuyển hướng đường ống mà còn là yếu tố then chốt trong thiết kế kỹ thuật giúp cân bằng giữa kiểm soát dòng chảy, tối ưu hóa năng lượng và hiệu quả chi phí.

6. Làm thế nào để lắp đặt và kết nối đúng khuỷu tay ống PE 45°?

Chất lượng lắp đặt của khuỷu ống 45° PE quyết định trực tiếp đến độ an toàn vận hành và độ kín của toàn bộ hệ thống đường ống. Kết nối đúng cách là rất quan trọng để ngăn ngừa rò rỉ và hỏng hóc trong tương lai. Các kỹ thuật kết nối chuyên nghiệp được sử dụng phổ biến nhất là phản ứng tổng hợp nhiệt (bao gồm cả mông và ổ cắm) và phản ứng tổng hợp điện.

6.1 Hợp nhất mông (Thích hợp cho ống có đường kính lớn)

Hợp nhất đối đầu là một trong những phương pháp an toàn nhất để kết nối ống PE và khuỷu tay. Nó hợp nhất khớp nối và đường ống thành một mảnh, mang lại khả năng bịt kín tuyệt vời.

• Chuẩn bị và sắp xếp: Cố định khuỷu PE 45° và ống PE được nối vào khung máy nóng chảy, đảm bảo căn chỉnh các trục với độ lệch không quá 10% độ dày thành.


• Phay: Dùng dao phay để phay hai đầu khuỷu và ống cho đến khi cả hai đầu phẳng, nhẵn và vuông góc với trục, tạo ra phoi liên tục.


• Sưởi ấm và giữ nhiệt: Đặt một tấm gia nhiệt (thường ở nhiệt độ 200°C đến 220°C) giữa hai đầu và dùng áp lực vừa phải để căn chỉnh chặt các đầu. Giai đoạn này rất quan trọng, đảm bảo gia nhiệt đồng đều và hình thành mặt bích, đạt được phản ứng tổng hợp toàn bộ vật liệu.


• Tháo tấm và ép: Nhanh chóng tháo tấm gia nhiệt và áp dụng ngay áp suất khớp quy định. Áp suất này phải được duy trì đều đặn để đảm bảo sự khuếch tán và liên kết đầy đủ của vật liệu nóng chảy.


• Áp suất làm mát và giữ: Duy trì áp suất khớp (tức là giữ áp suất) trong thời gian quy định. Chỉ nhả khung máy sau khi khớp đã nguội tự nhiên đến nhiệt độ quy định mới có thể nối khớp.



6.2 Phản ứng tổng hợp điện (Áp dụng cho nhiều đường kính khác nhau và điều kiện làm việc phức tạp)

Electrofusion sử dụng dây đốt nóng nhúng sẵn trong các phụ kiện để làm nóng chảy bề mặt tiếp xúc giữa khuỷu và đường ống, tạo ra kết nối đáng tin cậy. Nó cung cấp sự dễ dàng hoạt động và độ tin cậy cao.

• Làm sạch và cạo: Đây là bước quan trọng nhất trong phản ứng tổng hợp điện. Sử dụng dụng cụ chuyên dụng để loại bỏ triệt để lớp oxit (cạo) khỏi khu vực đầu nối và đầu nối của khuỷu 45° của khớp nối PE để đảm bảo bề mặt kết nối sạch sẽ.


• Định vị phụ kiện: Chèn ống đã cạo vào khuỷu 45° của khớp nối PE và cố định nó bằng thiết bị định vị để đảm bảo khoảng cách đồng đều và không bị căng giữa ống và khớp nối.


• Hệ thống sưởi điện: Kết nối máy hàn nhiệt hạch điện và nhập hoặc đặt các thông số gia nhiệt như điện áp và thời gian theo mã vạch trên khớp nối. Khi cấp nguồn, dây đốt nóng bên trong nóng lên, làm nóng chảy vật liệu polyetylen và lấp đầy khoảng trống.


• Làm mát và bảo trì: Sau khi cấp nguồn, phụ kiện phải được làm mát tự nhiên theo thời gian làm mát đã chỉ định. Trong thời gian này, khớp không được di chuyển hoặc chạm vào. Chỉ sau khi quá trình làm mát hoàn tất, kết nối mới có thể đạt được độ bền và độ kín như thiết kế.



7. Các hư hỏng khuỷu tay PE 45° thường gặp là gì?

Mặc dù Phụ kiện ống PE Khuỷu tay 45° mang lại độ bền và khả năng chống ăn mòn tuyệt vời, vận hành không đúng cách hay các yếu tố môi trường vẫn có thể gây ra một số hư hỏng thường gặp trong quá trình lắp đặt và sử dụng lâu dài.

7.1 Lỗi lắp đặt và kết nối (chủ yếu dẫn đến rò rỉ)

7.2 Lỗi vận hành lâu dài (ảnh hưởng đến an toàn hệ thống)

Khi hiểu rõ những hư hỏng thường gặp này, người dùng không chỉ hiểu rõ hơn những hạn chế của Phụ kiện ống PE 45° mà còn có các biện pháp phòng ngừa chủ động hơn trong quá trình lắp đặt và bảo trì, đảm bảo hệ thống đường ống hoạt động ổn định lâu dài và hiệu quả kiểm soát chất lỏng.
