Cấu tạo, nguyên lý và hướng dẫn lựa chọn đồng tâm/lệch tâm của bộ giảm tốc lệch tâm PE

Khi kết nối hai ống có đường kính khác nhau, việc giảm bớt các phụ kiện trở nên cần thiết. Tuy nhiên, thiết kế đồng tâm truyền thống có những hạn chế cố hữu khi xử lý một số chất lỏng và điều kiện vận hành nhất định. Vì lý do này, Bộ giảm tốc lệch tâm PE , với thiết kế cấu trúc độc đáo và hiệu suất vượt trội, đã trở thành sự lựa chọn chuyên nghiệp để giải quyết các vấn đề phức tạp về chất lỏng.

1. Bộ giảm tốc lệch tâm PE là gì?

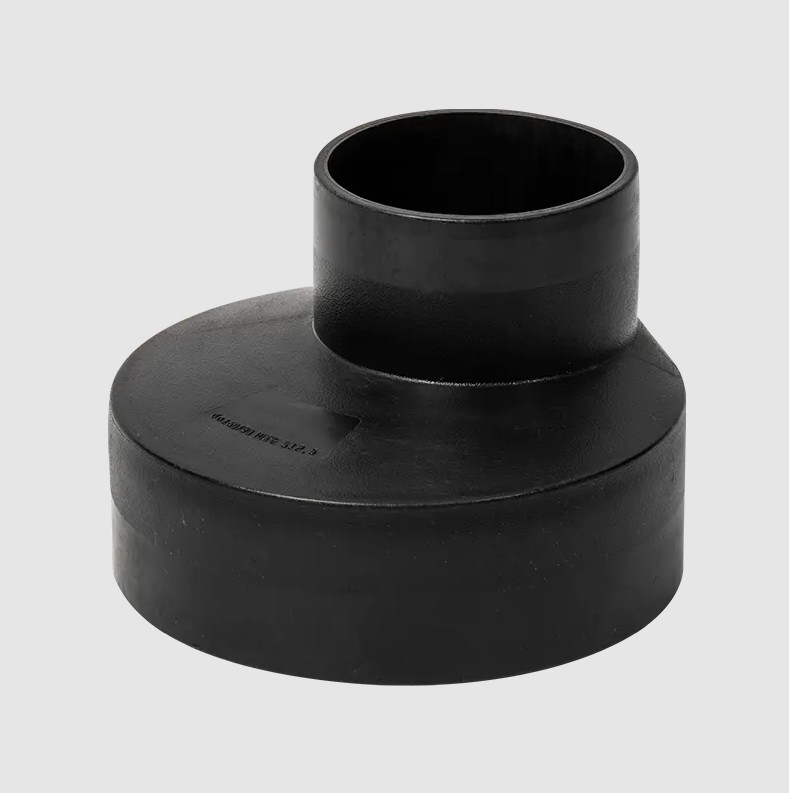

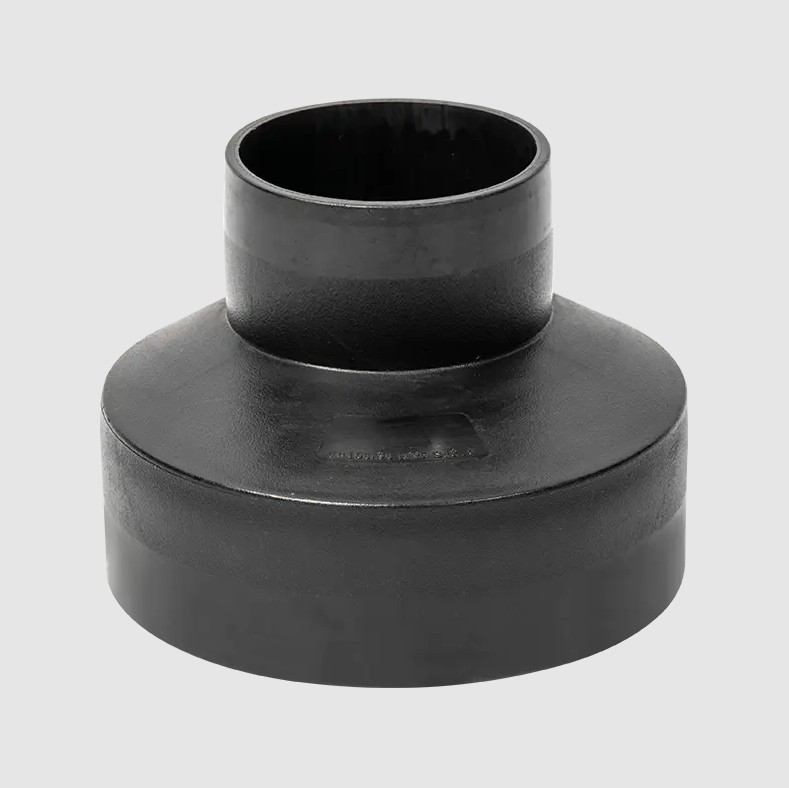

A Bộ giảm tốc lệch tâm PE là một phụ kiện chuyên dụng được sử dụng để đạt được sự chuyển tiếp suôn sẻ giữa các đường kính ống. Được làm bằng polyetylen (PE) bền, nó có khả năng chống ăn mòn tuyệt vời, độ bền cao, kết cấu nhẹ và khả năng kháng hóa chất tuyệt vời, khiến nó được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm bảo tồn nước, khí đốt và kỹ thuật hóa học.

Không giống như các bộ giảm tốc đồng tâm thông thường, đường tâm của hai đầu của Bộ giảm tốc lệch tâm PE —đường kính lớn hơn và nhỏ hơn—không trùng nhau mà lệch nhau. Về mặt cấu trúc, nó thể hiện sự chuyển tiếp thuôn nhọn không đối xứng, với một cạnh vẫn thẳng trong khi cạnh kia thuôn nhọn. Chính thiết kế lệch tâm độc đáo này đã mang lại cho nó lợi thế chính trong việc kiểm soát chất lỏng.

2. Nguyên lý đằng sau bộ giảm tốc lệch tâm PE là gì?

Nguyên lý hoạt động của Bộ giảm tốc lệch tâm PE dựa trên sự tối ưu hóa động lực học chất lỏng để loại bỏ hai thách thức kỹ thuật lớn có thể phát sinh khi thay đổi đường kính trong các đường ống ngang: xâm thực và lắng đọng chất rắn.

Trong các đường ống nằm ngang, các bộ giảm tốc đồng tâm truyền thống dẫn đến sự gián đoạn về cấu trúc trong đường dẫn chất lỏng ở phía trên hoặc phía dưới:

• Loại bỏ nguy cơ xâm thực (Lắp đặt mặt phẳng nằm ngang): Khi vận chuyển chất lỏng, nếu mặt thẳng của bộ giảm tốc nằm ở đầu đường ống (tức là lắp đặt trên đỉnh phẳng), thiết kế này sẽ ngăn chặn sự tích tụ khí ở vùng chuyển tiếp nơi đường kính tăng lên, ngăn chặn sự hình thành các túi khí hoặc bọt khí. Xâm thực là nguyên nhân chính gây ra hiện tượng tạo bọt, rung và làm hỏng thân máy bơm. Vì vậy, việc lắp đặt các bộ giảm tốc lệch tâm trên mặt phẳng trong đường hút của máy bơm là rất quan trọng để bảo vệ thiết bị.


• Ngăn chặn sự lắng đọng rắn (Lắp đặt đáy phẳng ngang): Khi vận chuyển chất lỏng có chứa các hạt rắn (chẳng hạn như bùn, nước thải và bùn quặng), nếu mặt thẳng của bộ giảm tốc nằm ở đáy ống (tức là lắp đặt đáy phẳng), nó đảm bảo đáy ống liên tục và trơn tru, loại bỏ "vùng chết" nơi chất lỏng chạy chậm lại hoặc ứ đọng. Điều này ngăn chặn hiệu quả các hạt rắn lắng xuống, tích tụ và kết tụ khi thay đổi đường kính, làm giảm cơ bản nguy cơ tắc nghẽn đường ống.



3. Khi nào nên sử dụng hộp số lệch tâm PE?

Due to their unique flow optimization capabilities, Bộ giảm tốc lệch tâm PE chủ yếu được sử dụng trong các ứng dụng quan trọng sau đây với các yêu cầu đặc biệt đối với môi trường chất lỏng:

• Bảo vệ đầu vào máy bơm: Đây là kịch bản ứng dụng phổ biến nhất. Để đảm bảo chất lỏng chảy trơn tru và không có bọt khí vào máy bơm, tất cả các bộ giảm tốc được kết nối với đầu vào bơm ngang phải là bộ giảm tốc lệch tâm PE gắn trên mặt phẳng.


• Chứa chất rắn: Trong các ngành công nghiệp như xử lý hóa chất, khai thác mỏ và xử lý nước thải, đường ống vận chuyển một lượng lớn chất rắn lơ lửng, bùn hoặc môi trường có độ nhớt cao phải sử dụng lắp đặt đáy phẳng để ngăn chặn sự lắng đọng.


• Ống thoát nước và dòng chảy trọng lực: Khi thiết kế đường ống yêu cầu thoát nước hoàn toàn hoặc khi đường ống dựa vào trọng lực để vận chuyển chất lỏng, bộ giảm lệch tâm đáy phẳng đảm bảo thoát nước hoàn toàn và ngăn ngừa sự tích tụ chất lỏng còn sót lại.


4. Sự khác biệt giữa bộ giảm tốc đồng tâm và bộ giảm tốc lệch tâm PE là gì?

Mặc dù cả bộ giảm tốc đồng tâm và bộ giảm tốc lệch tâm PE đều được sử dụng để giảm đường kính ống, nhưng về cơ bản chúng khác nhau về cấu trúc và chức năng:

• Sự khác biệt về cấu trúc cốt lõi: Bộ giảm tốc đồng tâm là những bộ phận cụt đối xứng hoàn hảo, với các đường tâm ở hai đầu của chúng thẳng hàng. Mặt khác, bộ giảm tốc lệch tâm PE có đường tâm lệch tâm và có cấu trúc không đối xứng, với một bên thẳng.


• Sự khác biệt trong điều kiện hoạt động áp dụng: Bộ giảm tốc đồng tâm phù hợp cho các ứng dụng mà đặc tính chất lỏng ít quan trọng hơn hoặc khi sự thay đổi đường kính ống xảy ra chủ yếu theo hướng thẳng đứng (chẳng hạn như ống đứng). Mặt khác, bộ giảm tốc lệch tâm PE được thiết kế để giải quyết các thách thức động lực học chất lỏng cụ thể của đường ống nằm ngang và là một giải pháp chuyên dụng để giải quyết các vấn đề về lắng đọng và xâm thực.


• Tác động lên chất lỏng: Khi lắp đặt theo chiều ngang, sai sót trong thiết kế trong các ống đồng tâm có thể dẫn đến tốc độ dòng chảy không đồng đều và tạo ra các khoảng trống ở phía trên nơi khí có thể tích tụ hoặc các khu vực ở phía dưới nơi cặn lắng có thể dễ dàng hình thành, làm tăng tần suất bảo trì hệ thống và rủi ro vận hành.


  So sánh tính năng	Bộ giảm tốc đồng tâm	Bộ giảm tốc lệch tâm PE
  Đường trung tâm	Đường tâm của hai đầu ống trùng nhau (đồng trục).	Đường tâm của hai đầu ống được bù (không đồng trục).
  hình dạng	Một hình dạng cụt đối xứng.	Nó có hình côn không đối xứng với một mặt phẳng.
  Ưu điểm lắp đặt	Được sử dụng để lắp đặt đường ống thẳng đứng hoặc giảm đường ống ở khoảng cách ngắn.	Nó có thể được lắp đặt trong các đường ống nằm ngang để loại bỏ các vấn đề về lắng đọng và xâm thực.
  Hiệu ứng chất lỏng	Có thể dễ dàng hình thành các túi khí ở phía trên (ngang) hoặc các vùng lắng đọng ở phía dưới (ngang).	Thiết kế xả tối ưu hóa việc phân phối chất lỏng và giảm lực cản dòng chảy.
  Chất lỏng áp dụng	Được sử dụng cho khí sạch hoặc chất lỏng sạch.	Nó thích hợp cho các chất lỏng chứa các hạt rắn, bùn hoặc những chất dễ tạo khí.

5. Ưu điểm của hộp giảm tốc lệch tâm PE là gì?

Việc chọn bộ giảm tốc lệch tâm PE không chỉ nhằm đáp ứng các thông số kỹ thuật thiết kế; đó cũng là một khoản đầu tư dài hạn cho toàn bộ hệ thống đường ống. Những lợi ích bao gồm:

• Tuổi thọ thiết bị kéo dài: Bằng cách loại bỏ hiệu quả hiện tượng tạo bọt ở đầu hút của máy bơm, hư hỏng do tạo bọt đối với cánh bơm và khoang bên trong được giảm đáng kể, kéo dài đáng kể tuổi thọ của thiết bị đắt tiền.


• Giảm chi phí vận hành: Bằng cách ngăn chặn sự lắng đọng và tắc nghẽn của các hạt rắn, thời gian xả ống, khử cặn và ngừng bảo trì được giảm bớt, cải thiện hiệu quả và độ tin cậy của hệ thống.


• Hiệu suất truyền chất lỏng cao: Thiết kế chuyển tiếp trơn tru giúp giảm thiểu sự nhiễu loạn của chất lỏng, giảm tổn thất áp suất và đảm bảo truyền chất lỏng trơn tru.


• Độ bền tuyệt vời: Chất liệu PE được sử dụng mang lại khả năng chống mài mòn và ổn định hóa học tuyệt vời, đảm bảo hoạt động lâu dài trong môi trường khắc nghiệt.



6. Khi nào nên sử dụng bộ giảm tốc lệch tâm PE và khi nào nên sử dụng bộ giảm tốc đồng tâm?

Quyết định lựa chọn phải tuân thủ nghiêm ngặt các đặc tính của chất lỏng và hướng lắp đặt đường ống:

• Lựa chọn bộ giảm tốc lệch tâm PE:
  • Trong các đường ống nằm ngang, khi vận chuyển chất lỏng có chứa các hạt rắn, bùn hoặc chất lỏng có độ nhớt cao, việc lắp đặt đáy phẳng là điều cần thiết.


  • Trong các đường ống nằm ngang, khi kết nối với cổng hút của máy bơm hoặc thiết bị khác nhạy cảm với sự tích tụ khí, việc lắp đặt mặt phẳng là điều cần thiết.


• Lựa chọn bộ giảm tốc đồng tâm:
  • Trong các đường ống thẳng đứng, cho dù dòng chảy hướng lên hay hướng xuống, ảnh hưởng của trọng lực đảm bảo sự phân bố dòng chảy tương đối đồng đều, do đó, bộ giảm tốc đồng tâm là đủ.


  • Trong các đường ống nằm ngang, khi vận chuyển chất lỏng sạch, không có cặn và dễ chứa khí (chẳng hạn như nước hoặc không khí sạch nhất định) và khi tổn thất áp suất khi thay đổi đường ống không phải là vấn đề đáng lo ngại thì bộ giảm lệch tâm PE là tiêu chuẩn không thể thỏa hiệp.



Nói tóm lại, đối với bất kỳ thay đổi đường ống ngang nào liên quan đến độ sạch của chất lỏng, bảo vệ máy bơm và thoát nước trong đường ống, bộ giảm tốc lệch tâm PE là tiêu chuẩn không khoan nhượng.

7. Làm cách nào để xác định đường tâm của bộ giảm lệch tâm PE?

Trong quá trình lắp đặt tại chỗ, việc đảm bảo định hướng chính xác của bộ giảm tốc lệch tâm PE là rất quan trọng để ngăn ngừa lỗi thiết kế. Đây thường không phải là vấn đề tính toán đường tâm hình học mà là vấn đề định vị chức năng:

Nguyên tắc định vị: Chức năng xác định độ xả.

• Ngăn chặn sự lắng đọng: Nếu mục tiêu là ngăn chặn sự lắng đọng của các hạt rắn, hãy đảm bảo mặt thẳng của khớp nối nằm ở đáy ống. Trong quá trình lắp đặt, hãy sử dụng một công cụ như thước đo để căn chỉnh chính xác các thành bên trong phía dưới của bộ giảm tốc và phần ống thẳng.


• Loại bỏ túi khí: Nếu mục tiêu là ngăn chặn sự tích tụ khí ở phía trên, hãy đảm bảo mặt thẳng của khớp nối nằm ở phía trên đường ống. Điều này rất quan trọng khi kết nối với máy bơm hút.



Việc lắp đặt đúng cách đảm bảo phụ kiện có thể thực hiện đầy đủ chức năng tối ưu hóa dòng chảy, tối đa hóa độ tin cậy và độ bền của toàn bộ hệ thống đường ống PE.

8. Các phương thức kết nối của bộ giảm tốc lệch tâm PE là gì?

Là một thành phần quan trọng trong hệ thống đường ống, lợi ích về hiệu suất của bộ giảm lệch tâm PE (loại bỏ túi khí và ngăn chặn sự lắng đọng) đòi hỏi các kết nối bền, đáng tin cậy để nhận ra đầy đủ lợi ích của chúng. Công nghệ kết nối đường ống Polyethylene (PE) là cốt lõi của kỹ thuật đường ống hiện đại và chất lượng kết nối ảnh hưởng trực tiếp đến độ kín, khả năng chịu áp lực và tuổi thọ của toàn bộ hệ thống.

1. Kết hợp mông nóng chảy: Sự lựa chọn hàng đầu cho sức mạnh và tính kinh tế

Hot-Melt Butt Fusion là công nghệ kết nối được sử dụng phổ biến và tiết kiệm nhất cho ống PE, đặc biệt thích hợp cho các bộ giảm tốc lệch tâm PE đường kính lớn. Phương pháp kết nối này làm nóng và tạo áp suất cho các phụ kiện đường ống và đầu ống, khiến chúng tan chảy và tái hợp nhất, tạo thành một khớp nối thống nhất với các đặc tính phù hợp với vật liệu gốc.

2. Electrofusion: Sự lựa chọn lý tưởng cho môi trường phức tạp và có độ tin cậy cao

Electrofusion sử dụng một dây đốt nóng được nhúng bên trong khớp nối đốt điện (chẳng hạn như bộ giảm tốc lệch tâm) để tạo ra nhiệt, làm nóng chảy bề mặt tiếp xúc giữa khớp nối và đường ống. Làm mát tạo ra sự kết nối chặt chẽ.

3. Kết nối mặt bích: Cầu nối kết nối các vật liệu và thiết bị khác nhau

Kết nối mặt bích là phương pháp tiêu chuẩn để kết nối bộ giảm tốc lệch tâm PE với ống kim loại, van, máy bơm hoặc thiết bị không phải PE khác. Kết nối này sử dụng một cặp mặt bích, một miếng đệm và một bộ bu lông để tạo ra một con dấu cơ khí.
